以前、MAP-E方式のIPv4 over IPv6をUniFi Dream RouterやUniFi Dream Machineで利用する方法を紹介しましたが、いずれもホームゲートウェイ(HGW)と組み合わせる際にデュアルNATとなっていました。2024年7月リリースのファームウェアNetwork Appklication 8.3でUDR/UDMのNATを無効にできるようになりました。

早速デュアルNATを回避することで速度はよくなるのか、何かトラブルが起こらないのか見てみました。

環境

次の環境で行います。

HGW: RX-600KI
Router: UniFi Dream Router(UDR)
UniFi OS: 4.1.22
Network Application: 9.0.114
IPv4 over IPv6: MAP-E

構成図

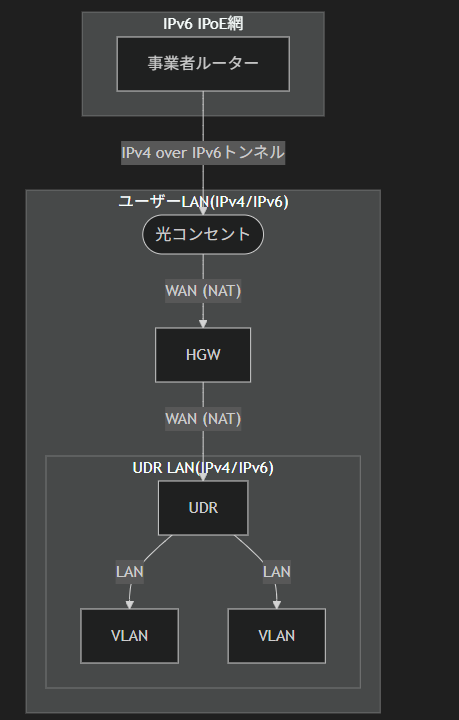

デュアルNATの構成は次のようになります。

Mermaidコード

flowchart TD
    subgraph IPv6 IPoE網
      G[事業者ルーター]
    end
    subgraph "ユーザーLAN(IPv4/IPv6)"
      A([光コンセント])
      B[HGW]
      subgraph "UDR LAN(IPv4/IPv6)"
        C[UDR]
        D[VLAN]
        E[VLAN]
      end
    end

    G -->|IPv4 over IPv6トンネル| A
    A --WAN (NAT)--> B
    B --WAN (NAT)--> C
    C -->|LAN| D
    C -->|LAN| E

デュアルNATの構成

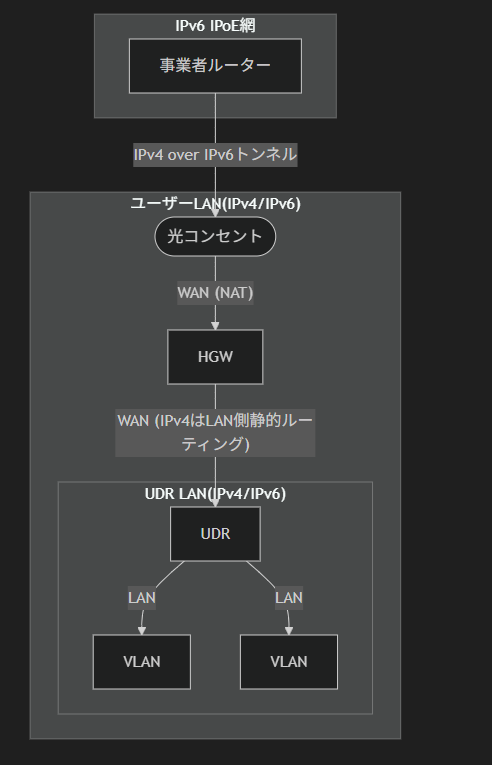

UDRのNATを無効にした構成は次のようになります。

Mermaidコード

flowchart TD
    subgraph IPv6 IPoE網
      G[事業者ルーター]
    end
    subgraph "ユーザーLAN(IPv4/IPv6)"
      A([光コンセント])
      B[HGW]
      subgraph "UDR LAN(IPv4/IPv6)"
        C[UDR]
        D[VLAN]
        E[VLAN]
      end
    end

    G -->|IPv4 over IPv6トンネル| A
    A --WAN (NAT)--> B
    B --WAN (IPv4はLAN側静的ルーティング)--> C
    C -->|LAN| D
    C -->|LAN| E

UDRのNATを無効にした構成

UDRのNATを無効にする

UDRのNATはネットワークごとに有効/無効を選択できます。そこで従来のネットワークとは別にNATを無効にするネットワーク(及びVLAN)を切り、専用のSSIDも作成します。これでWi-Fiを切り替えるだけで動作を検証できます。従来のWi-FiはデュアルNATのままなので、万が一トラブルがあっても元のWi-Fiにつながっている端末に影響出ません。

手順は次の通りです。

(UDR) NATを切るネットワークNoNATを用意する
(UDR) NATを切るネットワークにつなげるSSIDを用意する
(UDR) NATのNAT設定で除外ネットワークへNoNATを指定する
(HGW) NATを切るネットワークのCIDR/UDRのWAN側IPアドレスを静的ルーティングする

順番に見ていきましょう。

(UDR) NATを切るネットワークNoNATを用意する

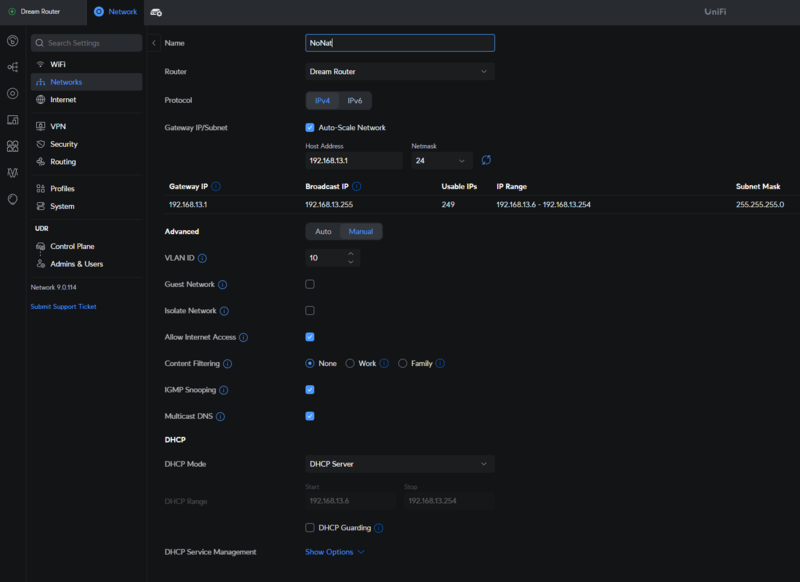

UDRのWeb UIにアクセスしSettings -> Networksを開きます。いい感じでネットワークを切ってください。特にこだわるポイントはありません。CIDRは192.168.13.0/24とします。

UDRでネットワークを切る

(UDR) NATを切るネットワークにつなげるSSIDを用意する

作成したネットワークをさくっと試すならWi-Fiがベストです。私が宅内をWi-Fiで統一している理由の1つです。

Settings -> WiFiを開き、SSIDを作成します。SSIDはNoNATとでもしておきましょう。

[ UDRの WiFi設定]

(UDR) NATのNAT設定で除外ネットワークへNoNATを指定する

重要なポイント1です。

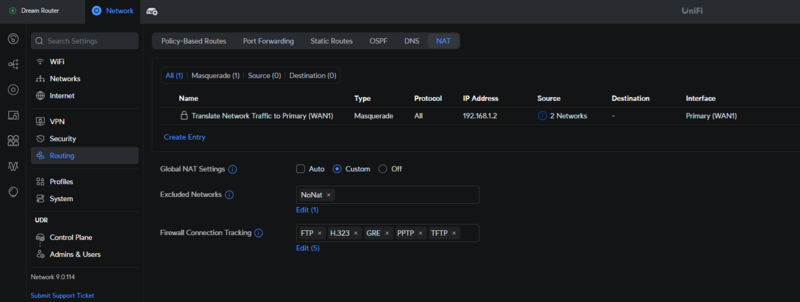

Settings -> Routing -> NATを開き、Global NAT SettingsをAutoからCustomに変更、Exclude NetworksにNoNATを追加します。もしも全てのネットワークを除外したい場合は、Global NAT SettingsをOffにしてしまうのも手です。私も安定動作を確認したらOffにする予定です。

UDRのNAT除外設定

(HGW) NATを切るネットワークのCIDR/UDRのWAN側IPアドレスを静的ルーティングする

重要なポイント2です。

接続先がIPv6¹なら、HGWの静的ルーティング設定をせずとも通信できます。しかし接続先がIPv4な場合、上位のHGWでUDR配下の端末当て通信が正しく中継できません²。NATを無効にしたため、インターネットからの戻り通信宛先がローカルPCアドレスのままになり、HGWはどこに転送すればいいか分からなくなるためです。そこでHGWの静的ルーティングを使って、LAN側のネットワーク宛て通信はUDRのWAN側IPアドレスへ転送するよう設定します。

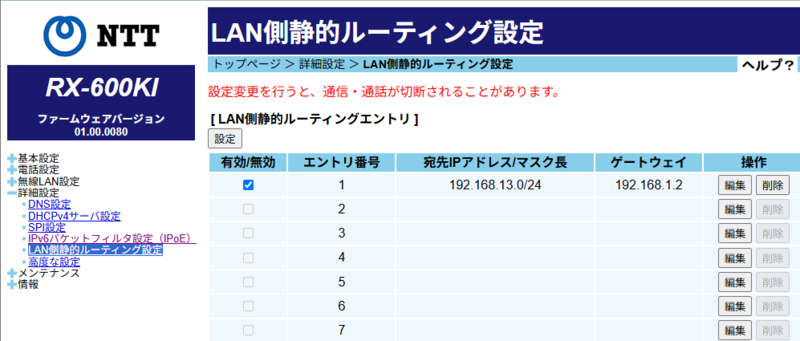

私のHGWはRX-600KIなので、HGWのWeb UIにアクセスし詳細設定 -> LAN側静的ルーティング設定を開きます。宛先IPアドレス/マスク長にNoNATネットワークのCIDR192.168.13.0/24を、次のホストIPアドレスにUDRのWAN側IPアドレス192.168.1.2を指定します。

HGWの静的ルーティング設定

これでUDRのNATを無効にしたネットワークができました。

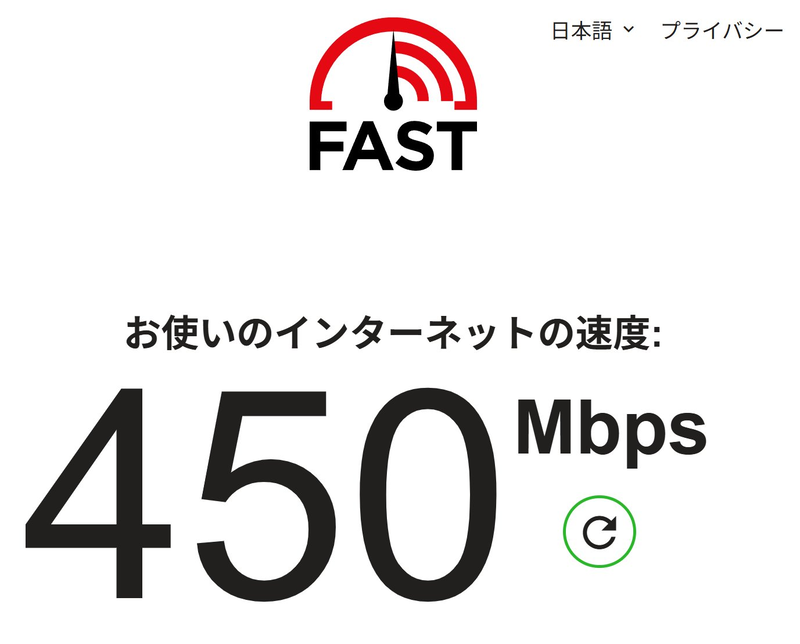

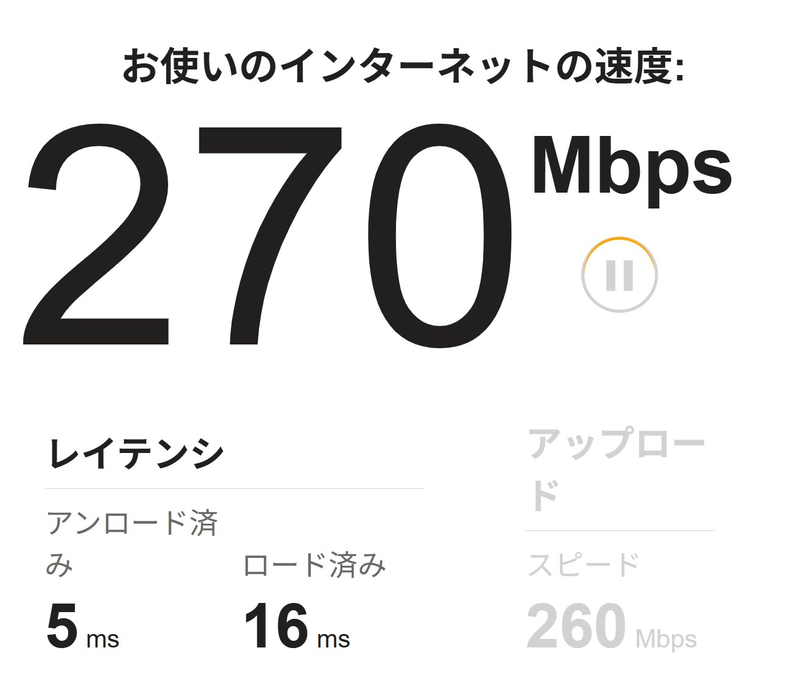

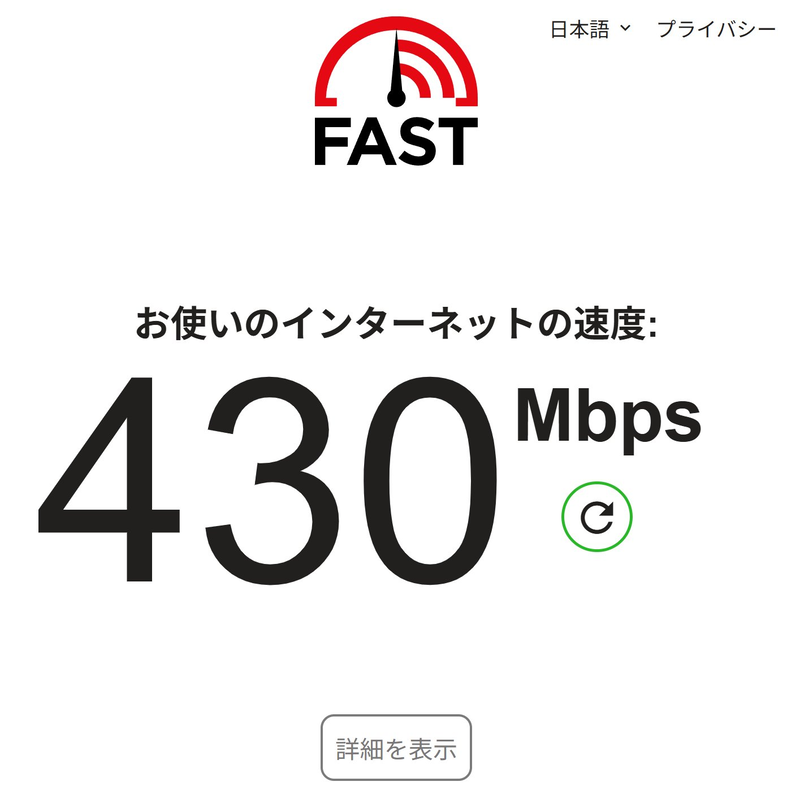

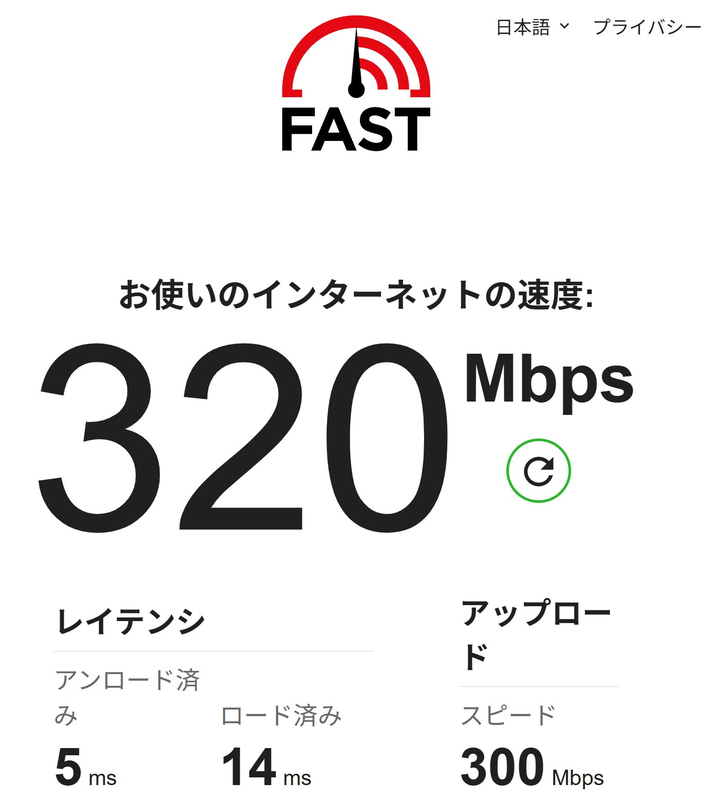

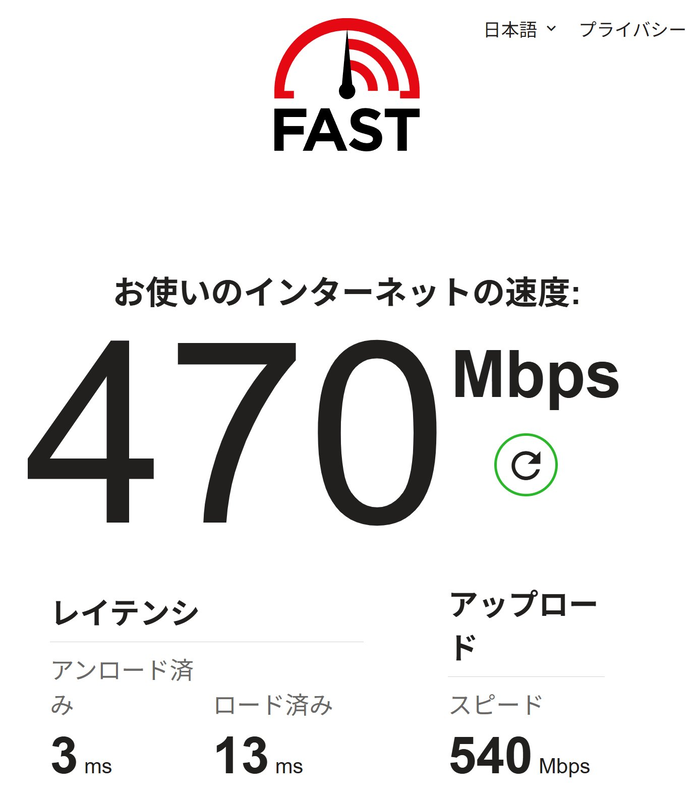

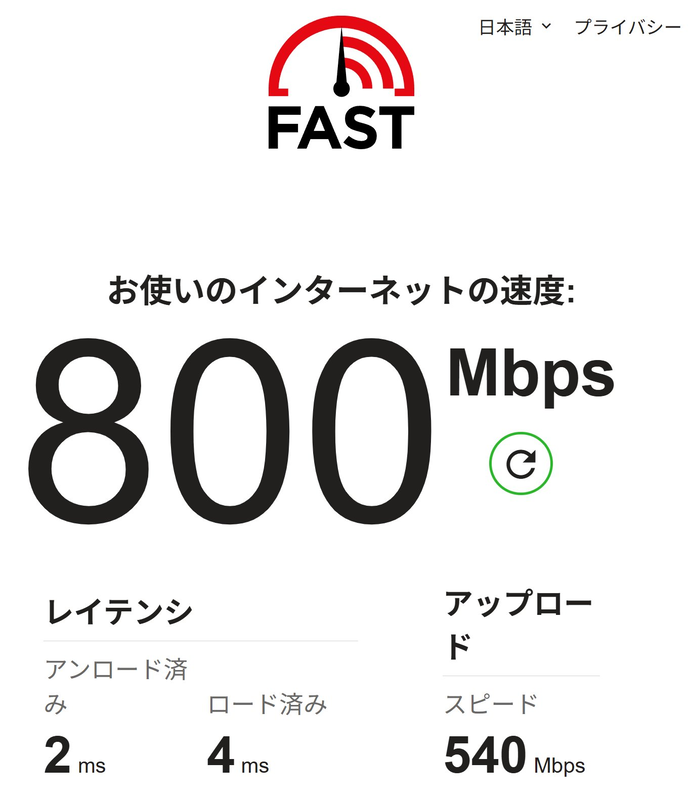

動作試験

さっそく接続してみましょう。NAT無効なSSIDに接続しIPアドレスを確認すると、NAT無効なネットワークのアドレスが割り当てられています。

$ ipconfig
Wireless LAN adapter WiFi:

   Connection-specific DNS Suffix  . :
   IPv6 Address. . . . . . . . . . . : xxxx:xxxx:xxxx:xxxx::xxx
   IPv6 Address. . . . . . . . . . . : xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx
   Temporary IPv6 Address. . . . . . : xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxx:xxxx
   Link-local IPv6 Address . . . . . : fe80::1ecf:2056:38cb:af3c%9
   IPv4 Address. . . . . . . . . . . : 192.168.13.184
   Subnet Mask . . . . . . . . . . . : 255.255.255.0
   Default Gateway . . . . . . . . . : fe80::6222:32ff:feaa:33d9%9
                                       192.168.13.1
